CK-N滾柱式單向離合器

CK-N

CK-N滾柱式單向離合器系列為不含油封及無軸承支撐的楔塊式單向離合器，適用于低運轉速度。
安裝時，螺栓與擺桿槽孔的間隙為槽孔的1%寬度，擺桿與離合器在安裝后絕不可有內應力存在（安裝時 螺栓不可將扭力臂軸向鎖住，徑向也要留有間隙，使得沒有彎曲應力施加于軸承及擺桿上）。

13813661008

立即咨詢

產品詳情

CK-N滾柱式單向離合器特性及應用：
CK-N系列為不含油封及無軸承支撐的楔塊式單向離合器，適用于低運轉速度。
安裝時，螺栓與擺桿槽孔的間隙為槽孔的1%寬度，擺桿與離合器在安裝后絕不可有內應力存在（安裝時 螺栓不可將扭力臂軸向鎖住，徑向也要留有間隙，使得沒有彎曲應力施加于軸承及擺桿上）。
CK-N系列主要應用于包裝、印刷設備上的防止逆轉，定位給料；可在小的空間內提供較大的扭矩。

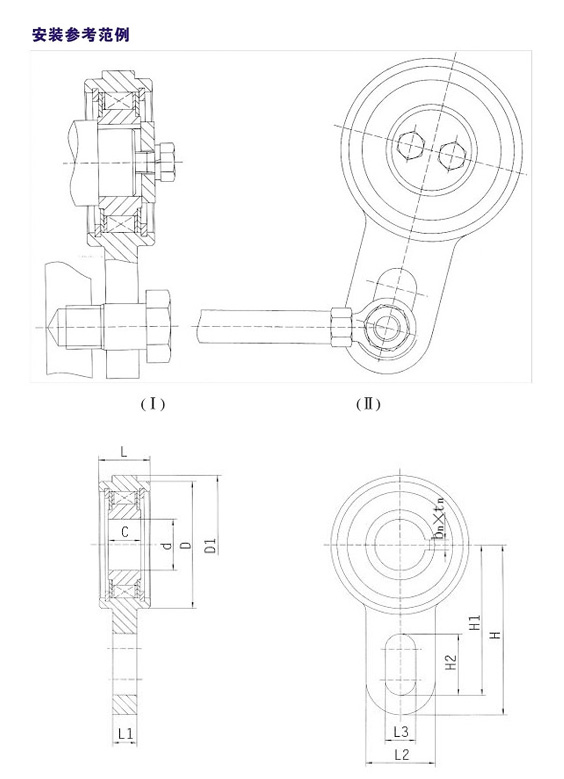

CK-N滾柱式單向離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕	外形尺寸〔mm〕											重量〔kg〕
型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕	d 〔H7〕	D	D1	C	L	L 1	L 2	L 3	H	H1	H2	重量〔kg〕
CK-N2562	137	500	25	62	68	16	25	12	34	M10	80	73		1.8
CK-N25100	435	400	25	100	106	48	32	15	40	18	113	102.5	35	2.5
CK-N30100	435	400	30	100	106	48	32	15	40	18	113	1.205	35	2.4
CK-N35100	435	400	35	100	106	48	32	15	40	18	113	102.5	35	2.3
CK-N40125	1035	300	40	125	132	52	36	15	60	18	125	115	35	4
CK-N45125	1035	300	45	125	132	52	36	15	60	18	125	115	35	3.9
CK-N50125	1035	300	50	125	132	52	36	15	60	18	125	115	35	3.8
CK-N55125	1035	300	55	125	132	52	36	15	60	18	125	115	35	3.7
CK-N60150	1290	250	60	150	161	54	40	15	70	18	140	130	35	6.2
CK-N70150	1290	250	70	150	161	54	40	15	70	18	140	130	35	6.1
CK-N80180	3900	200	80	180	190	70	50	20	70	25	165	150	30	9.6
CK-N90180	3900	200	90	180	190	70	50	20	70	25	165	150	30	9.5
