CKZ-A超越單向離合器

CKZ-A

CKZ-A超越單向離合器系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要，出廠時內含潤滑油或潤滑脂。
內環與軸用鍵聯結，外環為h7公差與體壁H7公差配合，并用螺栓聯結。
用在包裝、運輸、冶金、礦山等機械上。防止逆轉或超越運轉，適合中速運行。

13813661008

立即咨詢

產品詳情

CKZ-A超越單向離合器特性及應用：
CKZ-A系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要，出廠時內含潤滑油或潤滑脂。
內環與軸用鍵聯結，外環為h7公差與體壁H7公差配合，并用螺栓聯結。
用在包裝、運輸、冶金、礦山等機械上。防止逆轉或超越運轉，適合中速運行。

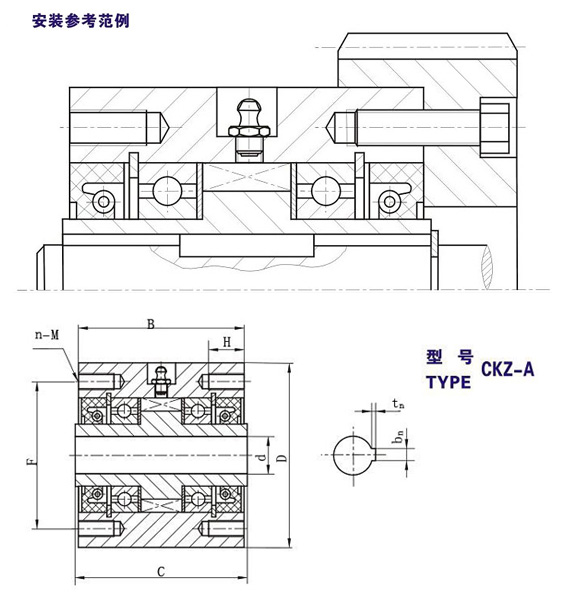

CKZ-A超越單向離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕								重量 (kg)
		超越極-限轉速〔r/min〕		外環尺寸					內環尺寸
		內環	外環	D〔h7〕	B	F	n-M	H	D (H7)	C	bn×tn
CKZ-A2080	175	1200	510	80	60	68	4-M6	15	20	62	6×2.8	1.89
CKZ-A35100	630	1000	425	100	78	86	6-M8	20	35	80	10×3.3	3.60
CKZ-A40115	1115	900	400	115	80	100	6-M8	20	40	82	10×3.3	4.89
CKZ-A40120	1160	900	400	120	80	105	6-M8	20	40	82	10×3.3	5.39
CKZ-A42125	1268	900	400	125	90	105	6-M8	20	42	92	12×3.3	6.56
CKZ-A45140	1585	750	350	140	95	120	6-M10	25	45	97	14×3.8	8.78
CKZ-A50150	1900	700	300	150	95	130	6-M10	25	50	97	14×3.8	9.99
CKZ-A55160	2290	600	250	160	105	140	6-M10	25	55	107	16×4.3	12.47
CKZ-A65170	2720	600	200	170	105	150	6-M10	25	65	107	16×4.3	13.63
CKZ-A70180	3100	500	150	180	110	160	6-M10	25	70	112	2×4.9	15.91
CKZ-A1890	400	1100	460	90	54	75	6-M6	15	18	56	6×2.8	2.46
CKZ-A2590	400	1100	460	90	49	75	6-M6	15	25	50	8×2.5	2.35
CKZ-A25100	630	1000	425	100	79	88	6-M8	16	25	80	8×3.3	4.12
CKZ-A28100	630	1000	425	100	78	86	6-M8	20	28	80	8×3.3	3.98
CKZ-A30100	630	1000	425	100	78	86	6-M8	20	30	80	10×3.3	3.80
CKZ-A32100	630	1000	425	100	78	86	6-M8	20	32	80	10×6.3	3.71
CKZ-A38115	1115	900	400	115	80	100	6-M8	20	38	82	10×3.3	4.90
CKZ-A45125	1268	900	400	125	90	110	8-M8	25	45	92	14×3.8	6.51
CKZ-A50135	970	800	400	135	70	115	6-M10	20	50	72	14×3.8	6.61
CKZ-A5138	1580	750	350	138	101	124	6-M8	20	45	105	12×5.0	8.85
CKZ-A50160	2290	600	250	160	90	140	6-M10	20	50	90	14×3.8	12.86
CKZ-A50180	3100	500	150	180	124	158	6-M10	25	50	128	14×3.8	16.9
CKZ-A55145	1850	700	300	145	100	130	6-M8	20	55	102	14×3.8	9.42
CKZ-A55170	2720	600	200	170	110	146	8-M8	15	55	112	16×4.3	14.23
