CKZ-C滾柱式超越離合器

CKZ-C

CKZ-C滾柱式超越離合器系列為楔塊式單向離合器，內含兩套滾珠軸承支撐。依照不同需要，出廠時內含潤滑油或潤滑脂。內環與軸，外環與工件，用鍵聯結，用兩端蓋夾緊傳動工件。
常用在紡織、化工、食品、包裝、印刷等其它機械設備上.用作超越或定位送料離合器。

13813661008

立即咨詢

產品詳情

CKZ-C滾柱式超越離合器特性及應用：
CKZ-C系列為楔塊式單向離合器，內含兩套滾珠軸承支撐。依照不同需要，出廠時內含潤滑油或潤滑脂。內環與軸，外環與工件，用鍵聯結，用兩端蓋夾緊傳動工件。
常用在紡織、化工、食品、包裝、印刷等其它機械設備上.用作超越或定位送料離合器。

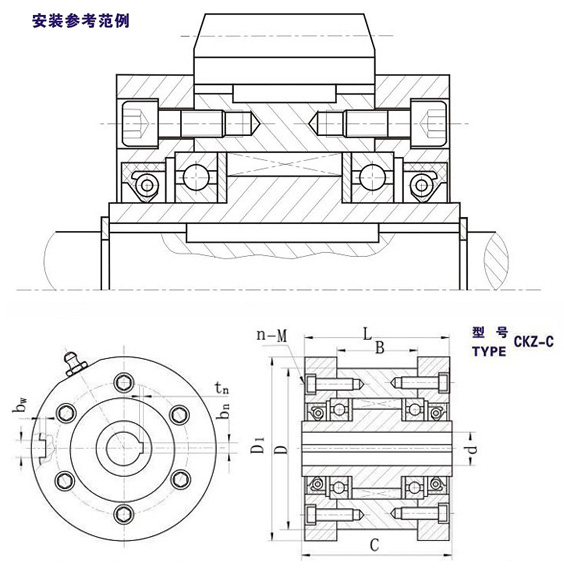

CKZ-C滾柱式超越離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕									重量
		超越極-限轉速〔r/min〕		外環尺寸				內環尺寸			其他尺寸
		內環	外環	D（h7）	B	n-M	bw×tw	D (H7)	C	bn×tn	D1	L
CKZ-C1262	92	840	510	62	26	6-M5	4×2.5	12	50	4×1.8	70	48	0.95
CKZ-C1568	115	840	510	68	26	6-M6	4×2.5	15	50	4×1.8	76	48	1.13
CKZ-C2075	158	700	425	75	27	6-M5	5×3.0	20	51	4×1.8	83	49	1.40
CKZ-C25100	448	630	340	100	33	6-M8	6×3.5	25	57	6×2.8	104	55	3.07
CKZ-C30120	530	560	340	120	35	6-M8	12×5	30	63	12×3.3	130	61	4.68
CKZ-C35130	920	490	255	130	37	6-M8	12×5	35	65	12×3.3	140	63	5.75
CKZ-C40140	1516	420	212.5	140	43	6-M8	12×5	40	74	12×3.3	150	72	7.67
CKZ-C45150	1500	420	212.5	150	48	6-M8	14×5.5	45	78	14×3.8	160	76	9.74
CKZ-C50170	2350	350	170	170	51	6-M8	16×6.0	50	84	16×4.3	180	82	13.34
CKZ-C60190	3100	280	170	190	55	6-M8	18×7.0	60	94	18×4.4	200	92	17.71
CKZ-C80200	3960	210	127.5	200	60	6-M10	18×7.0	80	98	18×4.4	210	96	19.98
CKZ-C110250	7000	180	110	250	104	8-M8	32×11	110	146	32×7.4	262	144	50.12
CKZ-C110320	10000	130	80	320	115	8-M20	28×10	110	180	28×6.4	330	175	81.98
