GC-C滾柱單向離合器

GC-C

GC-C滾柱單向離合器系列為無軸承支撐滾柱式單向離合器，外形尺寸與62系列標準軸承相同。出廠時已加注潤滑脂。
典型安裝方式為系列與62系列軸承同軸并排，相同的位置，相同的公差要求。內環與軸使用鍵槽方式安裝，外環尺寸公差為n6須過盈壓入k7的機壁中，但機壁的剛度要足夠。

13813661008

立即咨詢

產品詳情

GC-C滾柱單向離合器特性及應用：
GC-C系列為無軸承支撐滾柱式單向離合器，外形尺寸與62系列標準軸承相同。出廠時已加注潤滑脂。
典型安裝方式為系列與62系列軸承同軸并排，相同的位置，相同的公差要求。內環與軸使用鍵槽方式安裝，外環尺寸公差為n6須過盈壓入k7的機壁中，但機壁的剛度要足夠。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。

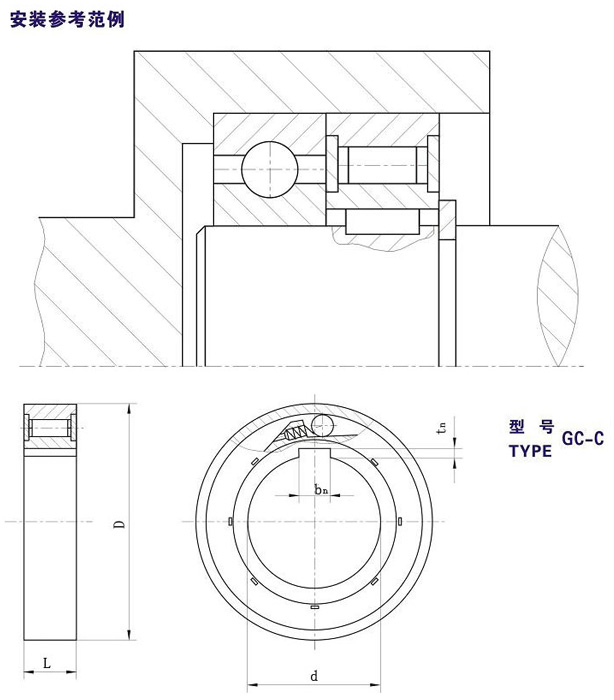

GC-C滾柱單向離合器結構圖

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕				重量〔kg〕
型號	額定扭矩〔N·m〕	內環	外環	D〔n7〕	L	D〔H7〕	b_n×t_n	重量〔kg〕
CG-C1030	4.6	1750	2600	30	9	10	3×1.4	0.03
GC-C1232	8.5	1600	2400	32	10	12	4×1.8	0.04
GC-C1535	9.3	1400	2150	35	11	15	3×1.4	0.05
GC-C2047	27	1100	1650	47	14	20	6×2.8	0.12
GC-C2552	38	950	1450	52	15	25	8×3.3	0.14
GC-C3062	61	800	1200	62	16	30	8×3.3	0.22
GC-C3572	97	650	1000	72	17	35	10×3.3	0.31
GC-C4080	126	600	900	80	18	40	10×3.3	0.39
GC-C4585	148	500	800	85	19	45	8×2.8	0.44
GC-C5090	153	475	750	90	20	50	8×2.8	0.49
GC-C55100	209	400	650	100	21	55	16×4.3	0.66
GC-C60110	346	350	550	110	22	60	18×4.4	0.81
GC-C80140	722	300	450	140	26	80	22×5.4	1.41
GC-C1542	20	1200	1750	42	11	15	3×1.4	0.11
GC-C1545	27	1200	1750	45	15	15	3×1.4	0.12
GC-C2547	20	1100	1650	47	25	25	6×2.8	0.12
GC-C2562	60	800	1200	62	17	25	8×3.3	0.17
