ZK型楔塊式單向離合器

ZK-A ZK-C

ZK型楔塊式單向離合器，是由普通楔塊式單向離合器與單列深溝球軸承有機組合而成的。它既具備普通單向離合器的單向超越、逆止、分度功能，又可承受ー定的徑向力；出廠時已含有潤滑脂。
內外環通過鍵與軸及轂相聯結，可節省軸向空間。其中ZK-A為外環鍵聯結，ZK-C外環與機壁過盈聯結。

13813661008

立即咨詢

產品詳情

ZK型楔塊式單向離合器特性及應用：
ZK型楔塊式單向離合器，是由普通楔塊式單向離合器與單列深溝球軸承有機組合而成的。它既具備普通單向離合器的單向超越、逆止、分度功能，又可承受ー定的徑向力；出廠時已含有潤滑脂。
內外環通過鍵與軸及轂相聯結，可節省軸向空間。其中ZK-A為外環鍵聯結，ZK-C外環與機壁過盈聯結。
該系列常用于印刷包裝設備及自動化生產設備。

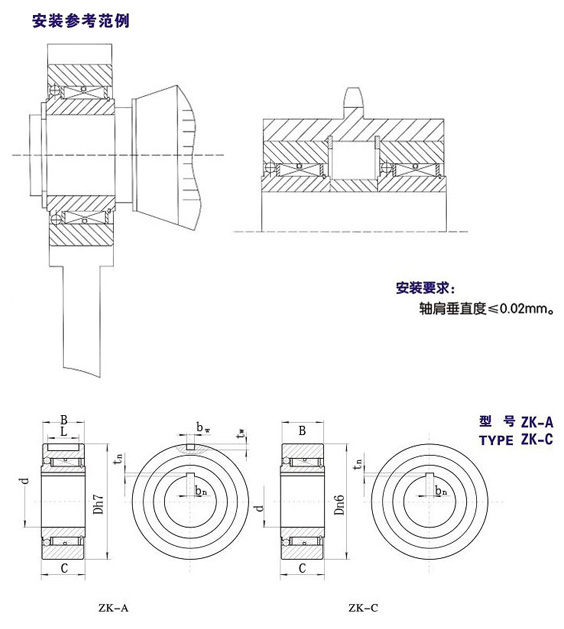

ZK型楔塊式單向離合器型號

型號	額定扭矩〔N·m〕	超越極-限轉速〔r/min〕		外形尺寸〔mm〕						重量 (kg)
		超越極-限轉速〔r/min〕		外環尺寸			內環尺寸
		內環	外環	D ``	B `	bw×tw	D	C	bn×tn
ZK-A3072	214	1000	400	72	25	5×3	30	27	5×2.3	0.57
ZK-A3080	392	1000	400	80	30	6×3.5	30	32	6×2.8	0.89
ZK-A4090	513	800	300	90	32	8×4	40	34	8×3.3	1.11
ZK-A3595	510	800	300	95	30	6×3.5	35	32	6×2.8	1.35
ZK-A35100	567	700	250	100	30	6×4.5	35	32	6×2.8	1.47
ZK-A40100	639	700	250	100	32	8×4	40	34	8×3.3	1.49
ZK-A40110	704	600	200	110	32	10×5	40	34	10×3.3	1.89
ZK-A3072	214	1000	400	72	25		30	27	5×2.3	0.57
ZK-C3080	392	1000	400	80	30		30	32	6×2.8	0.89
ZK-C4090	513	800	300	90	32		40	34	8×3.3	1.11
ZK-C3595	510	800	300	95	30		35	32	6×2.8	1.35
ZK-C35100	567	700	250	100	30		35	32	6×2.8	1.47
ZK-C40100	639	700	250	100	32		40	34	8×3.3	1.49
ZK-C40110	704	600	200	110	32		40	34	10×3.3	1.89
